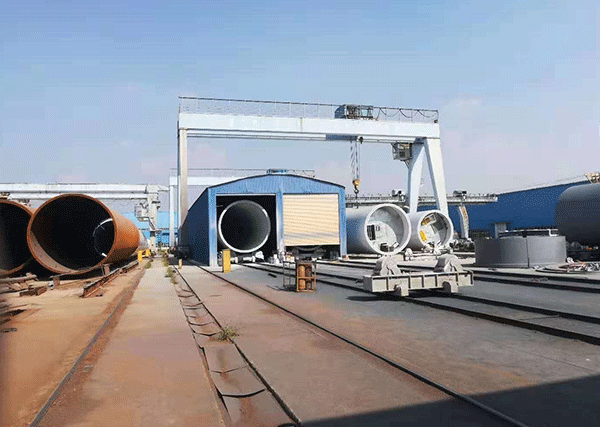

内蒙古塔筒风电塔筒就是风力发电的塔杆，在风力发电机组中主要起支撑作用，同时吸收机组震动。风电塔筒的生产工艺流程一般如下：数控切割机下料，厚板需要开坡口，卷板机卷板成型后，点焊，定位，确认后进行内外纵缝的焊接，圆度检查后，如有问题进行二次较圆，单节筒体焊接完成后，采用液压组对滚轮架进行组对点焊后，焊接内外环缝，直线度等公差检查后，焊接法兰后，进行焊缝无损探伤和平面度检查，喷砂，喷漆处理后，完成内件安装和成品检验后，运输至安装现场。

塔筒外表面维修步骤：

1、局部锈蚀部位表面处理，采用喷射的方法完全去除锈蚀部位被氧化的锈蚀层和旧涂层露出金属母材达到S2.5级，被处理部位边缘采用动力砂轮打磨形成有梯度的过渡层以便进行油漆施工后有一个平滑光顺的表面。（喷射的方法较传统的手工打磨相比，它可以完全地去除被氧化甚至产生坑蚀钢板深层的锈蚀和旧涂层并可以形成良好的锚链型的粗糙纹，有利于与底漆形成良好的结合力）

2、喷射处理后应按原始配套方案手刷（滚涂）底漆达到规定的漆膜厚度。（手刷、滚涂可以控制底漆施工时的部位控制，不污染边缘的原始涂层，也可以地控制底漆的消耗）

3、中涂漆施工可采用刷涂或喷涂达到原始配套的施工漆膜厚度，内蒙古塔筒采用喷涂需对边缘区域进行保护遮挡，遮挡的形状应为“口”字形，形成有规则的外观效果（中涂漆施工进行边缘保护即可以的控制消耗又可以保证外观效果）

4、面漆施工：如果采取局部修补的方案，在中间漆施工达到厚度标准且满足第3点要求后可直接喷涂或刷涂面漆达到原始的设计厚度要求。如果采取全部施工面漆的方案在中间漆施工达到厚度标准后应对整个塔筒外边面进行的清洁。清洁方法采用80-100目的砂布进行被涂表面磨砂，去除旧涂层外表的粉化层、灰垢、污物，存在油垢的部位采用化学清洗的方法去除油污，使得被涂表面清洁后整体进行面漆的喷涂。

配套油漆作用：

底漆：环氧富锌底漆或低表面处理环氧树脂漆：环氧富锌适用于大面积整体进行涂装施工所采用，它具有良好的防腐效果可提供阴极保护作用，低表面处理环氧树脂漆对局部修补具有优良的特性，也可应用在大面积施工，它对偏低的底材表面处理有相当的容忍性同时也有优越的屏蔽作用，可以起到对钢板良好的保护。

中间漆：中间漆一般采用含云母氧化铁成分的环氧厚浆型涂料，它的功能主要是起到屏蔽作用，地对底漆进行封闭，保护底漆不受外界的侵蚀。

面漆：内蒙古塔筒一是起美观作用,品质好的面漆可以使得塔筒外观颜色长久靓丽光泽;二也可以起到一定的封闭作用。
